效果图过了、手板也好看，为什么一谈开模，结构工程师却说“这版外观开不了”？你是不是也踩过这个坑：外观先锁死，结构后补课，最后两边互相改、交期一起崩。
外观与结构衔接，不是“外观定了再画结构”，而是在可制造边界内，把造型意图、分件逻辑、装配与工艺同时对齐。衔接没做完就开模，学费通常出在改模和反复样件上。
工业设计本就涵盖外观、可用性与可制造落地（可参考公开定义 Industrial design · Wikipedia）。好看只是其中一个交付面；能开模、能装配、能过工艺，才是另一半。

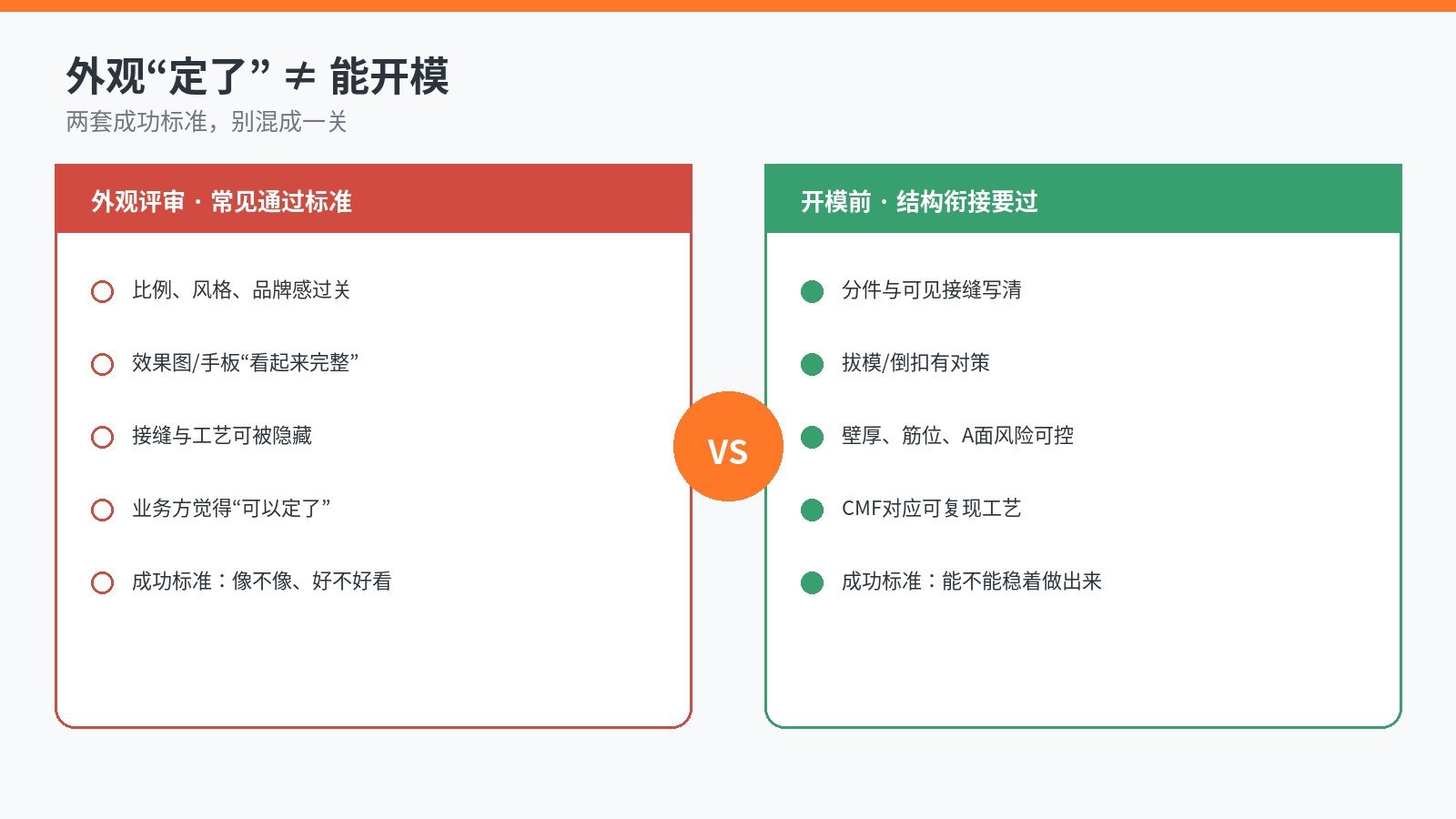

先破误区：外观“定了”不等于能开模
很多人把“评审通过的效果图/手板”当成最终造型合同。问题是：效果图可以隐藏分模线、倒扣、壁厚突变；手板可以用打印、CNC、胶水补缝——这些在量产注塑/压铸里不一定成立。
说白了：外观评审回答“像不像、好不好看”；结构衔接回答“能不能分件、能不能拔模、能不能装、能不能稳”。两件事错开做，就会变成开模前的连环改。
这和 开模前为什么必须做 DFM 是同一条路上的前后站：DFM 查可制造坑；外观与结构衔接，则先保证外观意图进得了结构与工艺语言。
如果手里的是人工智能生成的外观效果图，这一点更要紧：哪些可以让 AI 先出、哪些开模前必须人签字，见 AI 效果图开模前哪些必须人拍板。
正确框架：外观与结构衔接 ≈ 意图 + 边界 + 冻结
用一行记：
可开模的外观 = 清晰造型意图 + 可制造边界（分件/拔模/壁厚/装配）+ 双方共同冻结点

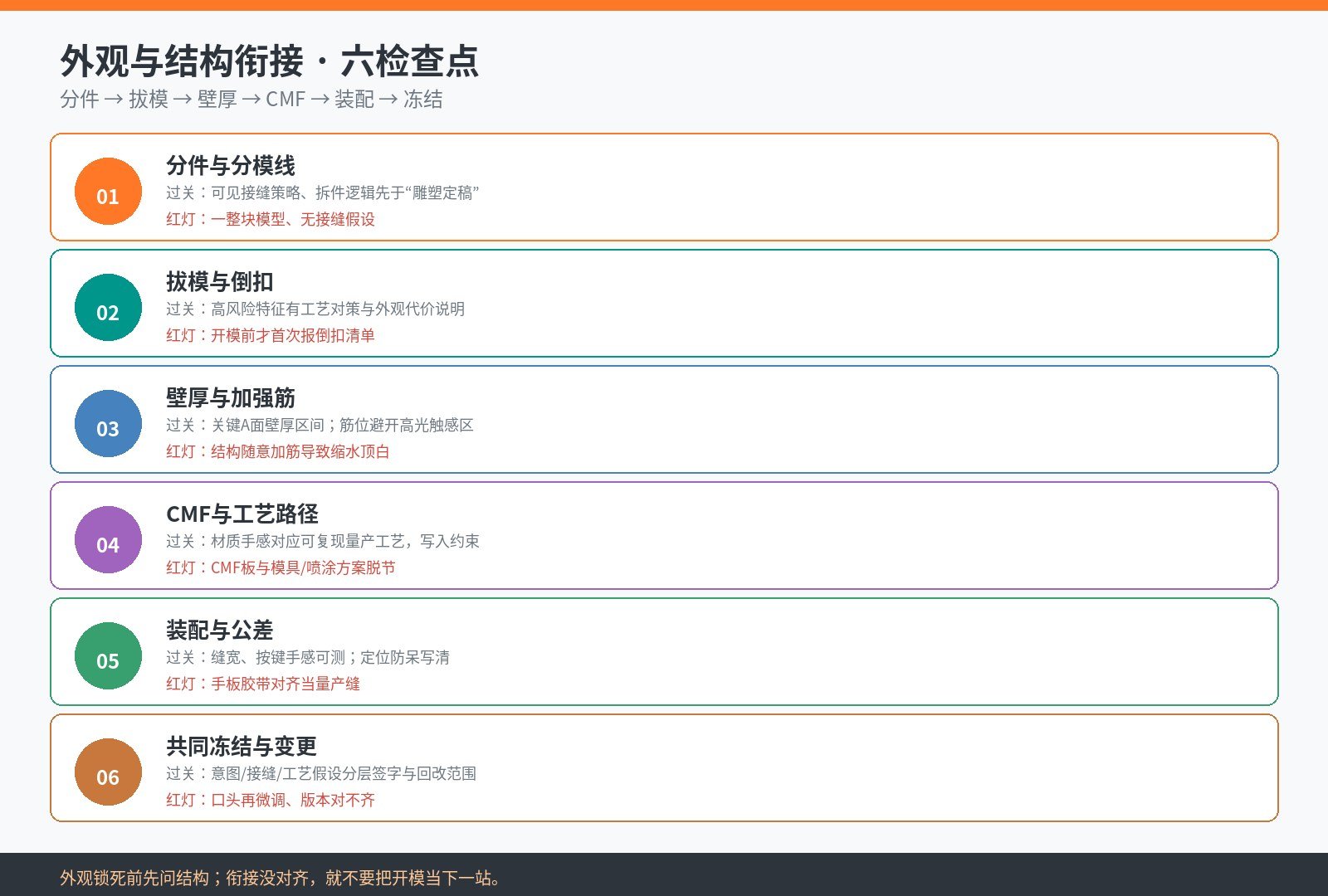

缺意图，结构只能猜；缺边界，外观会在开模前被“结构理由”拆掉；缺冻结，两边永远“再微调一下”。下面六个检查点，帮你把衔接从口头变成可执行清单。
1. 分件与分模线：谁先画，谁先负责
BLUF：外观定稿前，至少要有一版“可见分模线/接缝策略”，不能等到结构开壳才第一次讨论。
效果图常把接缝藏掉；量产壳件必须回答：上下盖怎么分、装饰件怎么挂、按键区是否单独件。分件一变，R角、缝宽、CMF分区都会跟着变。
红灯：外观模型是“一整块雕塑”，没有任何接缝假设；结构第一次拆件就发现造型必须砍。
2. 拔模与倒扣：好看曲面的隐形税
BLUF：侧凹、深腔、强倒扣，在手板上可能靠胶粘或打印解决；开模就要抽芯、滑块或改造型。
外观同学不必人人会算滑块，但必须知道：哪些造型特征会推高模具复杂度。结构同学也不该到开模前一周才第一次报倒扣清单。
你该做的：外观锁定前，用一页表列出“高风险特征 → 可选工艺对策 → 是否接受外观代价”。这是衔接，不是互相甩锅。
3. 壁厚、加强筋与外观面：别让结构在A面留痕
BLUF：壁厚突变和筋位布置，会直接映射到缩水、熔接痕、顶白——外观面再漂亮也会被工艺打脸。
常见误区是：外观只管外轮廓，结构随便加筋。结果试模出来A面波浪、合模线脏，再回头改筋位与浇口，等于二次设计。
过关标准：关键外观面有壁厚区间；筋位避开高光/高触感区域；顶针、浇口策略至少有一版共识（哪怕还粗）。
4. CMF 与工艺路径：颜色材质不等于随便喷
BLUF：CMF板好看，不代表量产工艺能复现同一手感与色差控制。
喷涂、阳极、IMD、软触、双色注塑……每条路径对分模、拔模、壁厚、遮盖都有不同要求。外观指定“磨砂黑金属感”，结构必须知道是喷漆、电镀近似，还是真金属件——否则 BOM 与模具方案会各走各的。
若你还在需求澄清阶段，先把目标手感与成本边界写进 Brief，可对照 工业设计 Brief 七件事，避免 CMF 口头约定、开模后扯皮。
5. 装配、公差与人机：结构缝隙也是外观的一部分
BLUF：用户看到的“缝整齐不整齐”，本质是装配基准、公差带与定位特征设计。
外观给了“缝宽感觉”，结构要翻译成：定位柱、卡扣、螺钉顺序、防呆与可维修。手板用胶带对齐的缝，量产不会自动对齐。
红灯：只有外形，没有装配爆炸逻辑；关键配合只写“参考”；按键手感、盖板开合全靠样件感觉，没有可测指标。
6. 共同冻结与变更门槛：谁签字，改什么要回哪些图
BLUF：没有共同冻结点，就没有真正的“外观定了”。
建议至少冻结三层：①造型意图（比例、特征优先级）；②分件与可见接缝；③关键外观面的工艺假设。改①通常要回效果图与评审；改②③要同步结构、DFM 与后续试产计划。
衔接做完，才谈得上开模前 DFM 与小批量试产。试产阶段别再把手板当量产，可对照 小批量试产前五关。
对照清单：你现在卡在哪一环？
开模报价前，先用这张表自检。红灯越多，越不该把“外观评审通过”直接当成开模绿灯。
| 检查点 | 过关看什么 | 常见红灯 |
|---|---|---|
| 分件与分模 | 可见接缝策略、拆件逻辑 | 一整块雕塑、无接缝假设 |
| 拔模与倒扣 | 高风险特征有对策 | 开模前才首次报倒扣 |
| 壁厚与筋位 | A面风险可控 | 结构随意加筋留痕 |
| CMF与工艺 | 材质路径可复现 | CMF板与量产工艺脱节 |
| 装配与公差 | 缝宽/手感可测 | 靠胶带对齐手板缝 |
| 冻结与变更 | 共同签字与回改范围 | 口头“再微调一下” |
一句话决策法：外观与结构没对齐，就不要把开模当下一里程碑；对齐了，再进 DFM 与模具方案。
什么时候该找专业团队？
不是每个项目都要一上来全包。但接近下面任一状态，就该认真做外观—结构衔接，而不是继续“外观先定、结构后补”：
- 效果图/手板已过业务评审，准备谈模具或结构详设
- 外观与结构各出一版，却没有共同分件与接缝假设
- CMF 已对外承诺，工艺路径却未写入结构约束
- 倒扣、壁厚、顶白风险只在聊天里提过，没有清单
- 改外观靠口头，改结构不回图，版本对不齐
需要从外观结构走到可制造落地，可看 工业设计服务；若阶段与范围还没对齐，建议先回到 Brief 七件事，再谈开模与报价。
结构与电子若也在并行推进，接口堆叠与版本冻结另见 结构电子并行开发（5关协同清单）。
FAQ
外观评审通过后，还能改造型吗？
能，但要按冻结层级走变更：改比例/主特征通常要回业务评审；改接缝、壁厚、工艺假设要同步结构与 DFM。口头改一刀，开模风险往往整包后移。
外观与结构应该谁先谁后？
不是严格串行。合理做法是并行迭代：外观给意图与优先级，结构给边界与分件反馈，共同收敛到可开模版本。纯串行“外观锁死再结构”，最容易开不了模。
手板好看，为什么还要对齐分模线？
因为手板工艺可以隐藏量产接缝与拔模限制。分模线与接缝策略不提前对齐，量产第一版样件就会在“缝”和“痕”上打回外观。
这和 DFM、试产是什么关系？
外观与结构衔接是开模前的输入对齐；DFM 是可制造性系统检查；试产是接近量产的复现验证。衔接没做完，DFM 和试产都会反复返工。
最后总结
外观好看只是起点。真正能开模的外观，必须带着分件、拔模、壁厚、CMF 工艺、装配公差与共同冻结一起走完衔接。
外观锁死前先问结构；结构可制造边界不清，就不要把开模当下一站。
外观与结构衔接没对齐，就不要把开模当下一里程碑；对齐后再进 DFM 与模具方案，才谈得上可制造落地。
今天就能做的三件事：
- 拿出当前外观模型，标出假设接缝与高风险倒扣特征。
- 和结构开一次 30 分钟对齐会：壁厚区间、筋位禁区、CMF 工艺路径写进同一页。
- 写下共同冻结点：什么改动要回外观评审，什么改动必须同步 DFM。
